25JA3K/2420永磁直流齿轮减速电机

25JA3K/2420永磁直流齿轮减速电机

电机技术参数：

电机型号 额定电压 空载转速 空载电流 额定转速 额定转矩 输出功率 额定电流 堵转转矩 堵转电流
2420-0556 5 5600 40 4600 4.5 0.2 120 25 450
2420-0667 6 6700 50 5400 7 0.4 130 36 530
2420-1252 12 5200 25 3900 6.1 0.24 70 24 260

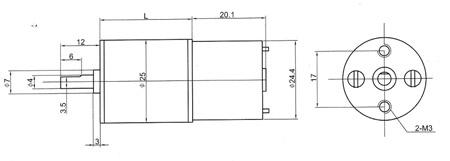

外形和安装尺寸：

25JA3K/2420永磁直流齿轮减速电机

25JA3K/2420-0556齿轮减速电机参数：

减速比
Reduction ratio		 11 23 27 52 60 69 81 113 132 153 178 210 250 290 350 390 450
减速级数
Number of gear trains		 3 4 4 5 5 5 5 6 6 6 6 6 7 7 7 7 7
减速器长度(L)
Length(L)		 21 21 21 23 23 23 23 25 25 25 25 25 27 27 27 27 27
空载转速
No-load speed		 509 243 207 108 93 81 69 61 42 37 31 27 22 19 16 14 12
额定转速
Rated speed		 418 200 170 88 77 67 57 41 35 30 26 22 18 16 13 12 10
额定转矩
Rated torque		 0.03 0.06 0.07 0.12 0.14 0.16 0.19 0.23 0.27 0.32 0.37 0.43 0.46 0.30 0.64 0.72 0.83
最大瞬间允许负载
Max permissible load in a short time		 2 2 2 4 4 4 4 6 6 6 6 6 6 6 6 6 6
转向
Direction of rotation		 CW CCW CCW CW CW CW CW CCW CCW CCW CCW CCW CW CW CW CW CW

25JA3K/2420-0667齿轮减速电机参数：

减速比
Reduction ratio		 11 23 27 52 60 69 81 113 132 153 178 210 250 290 350 390 450
减速级数
Number of gear trains		 3 4 4 5 5 5 5 6 6 6 6 6 7 7 7 7 7
减速器长度(L)
Length(L)		 21 21 21 23 23 23 23 25 25 25 25 25 27 27 27 27 27
空载转速
No-load speed		 609 291 248 129 112 97 83 59 51 44 38 32 27 23 20 17 15
额定转速
Rated speed		 491 235 200 104 90 78 67 48 41 35 30 26 11 19 16 14 12
额定转矩
Rated torque		 0.05 0.10 0.11 0.19 0.22 0.25 0.30 0.36 0.42 0.49 0.57 0.68 0.72 0.83 0.97 1.12 1.29
最大瞬间允许负载
Max permissible load in a short time		 2 2 2 4 4 4 4 6 6 6 6 6 6 6 6 6 6
转向
Direction of rotation		 CW CCW CCW CW CW CW CW CCW CCW CCW CCW CCW CW CW CW CW CW

25JA3K/2420-1252齿轮减速电机参数：

减速比
Reduction ratio		 11 23 27 52 60 69 81 113 132 153 178 210 250 290 350 390 450
减速级数
Number of gear trains		 3 4 4 5 5 5 5 6 6 6 6 6 7 7 7 7 7
减速器长度(L)
Length(L)		 21 21 21 23 23 23 23 25 25 25 25 25 27 27 27 27 27
空载转速
No-load speed		 473 226 192 100 87 75 62 46 39 34 29 25 21 18 15 13 11
额定转速
Rated speed		 354 169 144 75 65 56 48 34 29 25 22 18 16 13 11 10 8
额定转矩
Rated torque		 0.04 0.08 0.10 0.17 0.19 0.22 0.26 0.32 0.37 0.43 0.50 0.59 0.62 0.72 0.85 0.97 1.12
最大瞬间允许负载
Max permissible load in a short time		 2 2 2 4 4 4 4 6 6 6 6 6 6 6 6 6 6
转向
Direction of rotation		 CW CCW CCW CW CW CW CW CCW CCW CCW CCW CCW CW CW CW CW CW
