TS-20C数显调速控制器

一、 使用环境要求：
　　1、输入AC220V±15%/f 50HZ，可订AC110V/f60HZ。
　　2、 环境温度：-5～45℃。
　　3、适合电机功率5W～90W交流异步电机，可订至300W。
二、 性能：
　　1、采用单片数字技术，实时显示执行机件最终转速，可靠性高。
　　2、 调速器速比1：15，可调转速90rpm-1400rpm/min。
　　3、电机测速电压8VAC～40VAC可使用，调速均连续线性。
　　4、负载稳定度中高速时≤5%，低速时<3%，长期工作稳定性能好。
三、 显示及设定：
　　采用四位数码显示，并可根据电机齿轮减速比进行显示设定计算机存储16个速比如下：
　　例：二进制位数K4K3K2K1对应设定1111时，速比为1：1（无减速）

四、 调HIGH端及按键说明：
　　1、使面板电位器调至最高速时，微调内电位器使电机最高速限于一定范围。
　　2、RST键为重设定速比反复位键。

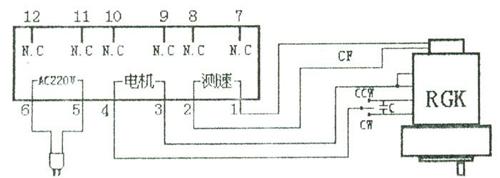

五、 接线
按机后座1-12接线如下：
　　①②脚电机测速线圈③④脚电机⑤ ⑥脚AC220V（7）——（12）脚空

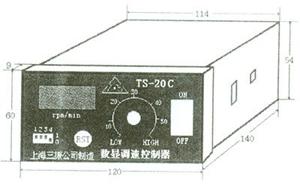

六、 安装（单位：mm）
　　1、安装方式：面板仪表壳安装（附安装架）
　　2、外形尺寸：120×60×140? 开窗尺寸：115×55
　　适合YYCJM.YTJ.YCJ.YC.仪电牌各系列电机和TWT.南韩.松下等电机。
　　提供TWT电机及国产系列YY电机
七、 注意事项：
　　1、如长时间不使用时，应关闭电源。
　　2、 不可私自拆卸及错误操作，所造成的损坏不在保修范围内。
八、显示及设定：
　　采用四位数码显示，并可根据电机齿轮减速进行显示设定计算机存储16个速比如下：
　　例：二进制位数K4K3K2K1对应设定为1111时，速比为1:1（无减速）
